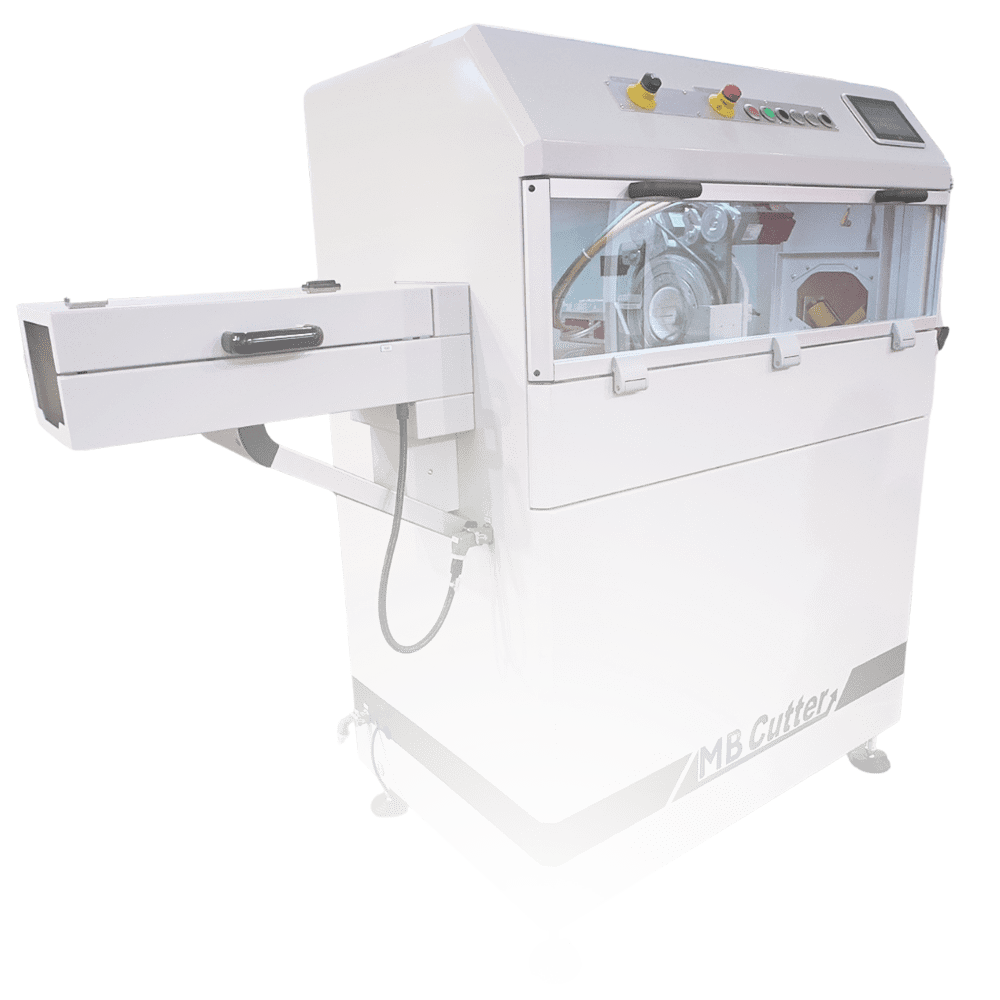

Cięcie bezwiórowe bez kompromisów: Obcinarka orbitalna OC
- Precyzyjne, prostopadłe cięcie bez wiórów i deformacji produktu
- Możliwość dostosowania do średnicy, systemów ostrzy i integracji z linią
- Wysoka efektywność dzięki intuicyjnej obsłudze i nowoczesnej technologii serwo
Zmaksymalizuj efektywność swojej produkcji!
Stabilne wymiarowo docinanie produktów rotacyjnie symetrycznych
W przemysłowym procesie seryjnym czyste, powtarzalne cięcie jest kluczowe – zwłaszcza w przypadku sztywnych, rotacyjnie symetrycznych produktów, takich jak rury gumowe, z tworzyw sztucznych czy kompozytowe aluminiowe. Obcinarka orbitalna OC została specjalnie zaprojektowana do tego celu: umożliwia bezwiórowe, stabilne wymiarowo cięcie bez odkształcania materiału – niezawodnie i z bezpieczeństwem procesu. Jakość pozostaje stała, eliminuje się konieczność obróbki wtórnej, a ilość odpadów znacznie się zmniejsza.
Zasada cięcia opiera się na ruchu orbitalnym, który nie wywiera sił promieniowych na produkt. Nawet w przypadku delikatnych lub cienkościennych materiałów kształt pozostaje dokładnie zachowany. Dzięki temu OC jest idealny do wymagających warunków produkcyjnych – również w przypadku złożonych kombinacji materiałów i zmiennych formatów produktów.
Bezwiórowe, stabilne wymiarowo cięcie bez dodatkowej obróbki
Możliwość dostosowania przy zmieniających się średnicach i materiałach
Prosta obsługa i integracja z linią
Zwiększ produktywność, zmniejsz ilość odpadów – To oferuje obcinarka orbitalna OC
Obcinarki orbitalne OC są wyposażone w technologię serwo najnowszej generacji i zaprojektowane z myślą o szybkim przezbrajaniu podczas pracy. Obsługa odbywa się za pomocą przejrzyście zorganizowanego systemu sterowania, opcjonalnie z zarządzaniem użytkownikami i recepturami. Integracja z istniejącymi systemami jest równie prosta jak połączenie z układami odciągu czy jednostkami kompletującymi – wszystko z jednego źródła.
Bezwiórowe cięcie
Jednostka tnąca pracuje absolutnie czysto – bez wiórów, bez zanieczyszczeń, bez potrzeby dodatkowej obróbki. Chroni to produkt, redukuje czas konserwacji i zwiększa ogólną wydajność systemu.
Bez deformacji
Orbitalny ruch tnący zapobiega wszelkim obciążeniom promieniowym. Gwarantuje to dokładne wymiarowo, prostopadłe cięcia – nawet w przypadku delikatnych lub cienkościennych produktów.
Szybka zmiana
Wymiana ostrza bez użycia narzędzi i swobodnie regulowane parametry cięcia zapewniają szybką zmianę formatu bez zatrzymywania produkcji. Oszczędza to czas i zwiększa elastyczność.
Dlaczego wiodące firmy z branży przemysłowej stawiają na nas
Doświadczenie
25 lat doświadczenia w rozwoju maszyn do obróbki wytłaczania, maszyn specjalnych i zespołów spawanych
Zaufanie
Nasze maszyny są używane w wiodących zakładach produkcyjnych na całym świecie
Niezawodność
Solidna konstrukcja zaprojektowana z myślą o dziesięcioleciach niezawodnej pracy
Indywidualność
Zmienne formy konstrukcyjne, precyzyjnie regulowane procesy i przemyślane rozwiązania specjalne.
Funkcje i cechy naszej obcinarki orbitalnej OC
Obcinarka orbitalna OC pracuje bezwiórowo i bez jakiejkolwiek deformacji – niezawodnie, dokładnie i z bezpieczeństwem procesu. Jej orbitalny ruch tnący działa bez sił promieniowych na produkt i umożliwia prostopadłe cięcia o stale wysokiej dokładności wymiarowej – również przy zmiennych średnicach lub delikatnych geometriach.
- Serwo-synchronizowany proces cięcia z automatycznym dostosowaniem do prędkości produkcji
- Precyzyjne co do milimetra ustawienie ostrza podczas pracy – bez zatrzymywania maszyny i bez narzędzi
- Swobodnie parametryzowalne: prędkość cięcia, średnica wewnętrzna i zewnętrzna, typ ostrza
- Opcjonalnie z zarządzaniem użytkownikami i sterowaniem recepturami dla powtarzalnych wyników
- Możliwość integracji z nadrzędnymi systemami sterowania poprzez standardowe przemysłowe systemy magistrali
- Solidna, malowana proszkowo podstawa maszyny z własnej produkcji
- Przesuń w bok
| OC-40 V3 | OC-75 V3 | |
|---|---|---|
| Maks. wymiary produktu | 39 mm | 75 mm |
| Maks. prędkość obrotowa ostrzy | 1000 obr./min | 1000 obr./min |
| Długości cięcia | 50 - 10.000 mm | 50 - 10.000 mm |
| Rozdzielczość długości cięcia | 0,1 mm | 0,1 mm |
| Częstotliwość cięcia (zależna od długości cięcia i prędkości produkcji) | 90 cięć/min | 70 cięć/min |
| Podawanie ostrzy | elektryczne | elektryczne |
| Moc przyłączeniowa elektryczna | 3,5 kW | 3,5 kW |
| Wymiary (D x W x S) | 2050 x 1550 x 625 mm | 2450 x 1520 x 810 mm |
| Silnik tnący | Napęd serwo | Napęd serwo |
Więcej na zapytanie.
FAQ - Często zadawane pytania
OC jest przeznaczona do rotacyjnie symetrycznych produktów o wysokiej stabilności wymiarowej – np. rur z tworzyw sztucznych, gumy i kompozytów aluminiowych. Bezpiecznie i precyzyjnie przetwarza również trudne kombinacje materiałów.
Dzięki indywidualnie regulowanym formatkom i dowolnie konfigurowalnym parametrom obcinarka orbitalna może być bez problemu dostosowana do różnych średnic i formatów – szybko i bez długich przestojów.
Połączenie serwo-synchronizowanego ruchu i odsprzężonej prędkości cięcia zapewnia maksymalną dokładność wymiarową i powtarzalność każdego cięcia – nawet przy wysokiej częstotliwości.
Interfejs użytkownika jest intuicyjny i może być wyposażony w zarządzanie użytkownikami i recepturami. Dzięki temu skraca się czas wdrożenia i zmniejszają się potencjalne źródła błędów w procesie obsługi.
Maschinenbau Bardowick towarzyszy Państwu również po uruchomieniu, oferując indywidualne wsparcie, dostawy części zamiennych, szkolenia i opcjonalne umowy serwisowe – na życzenie z diagnostyką zdalną.
