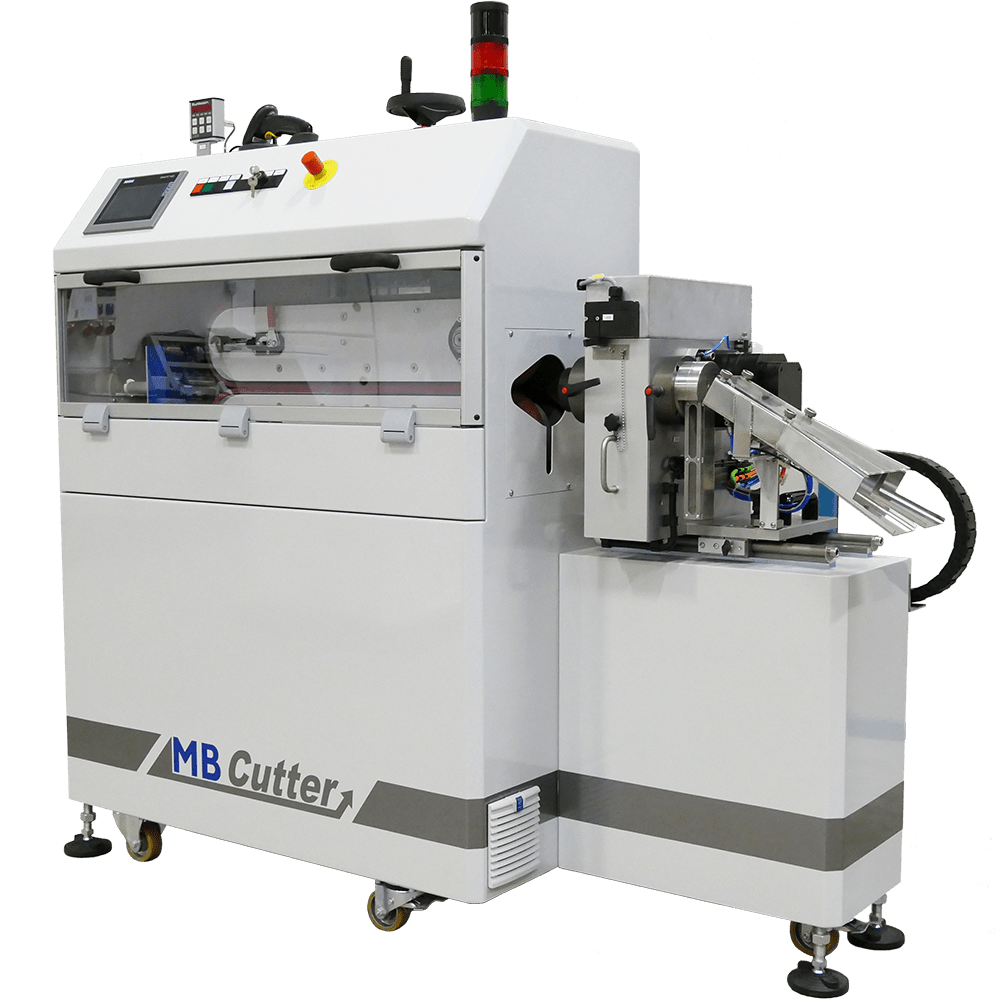

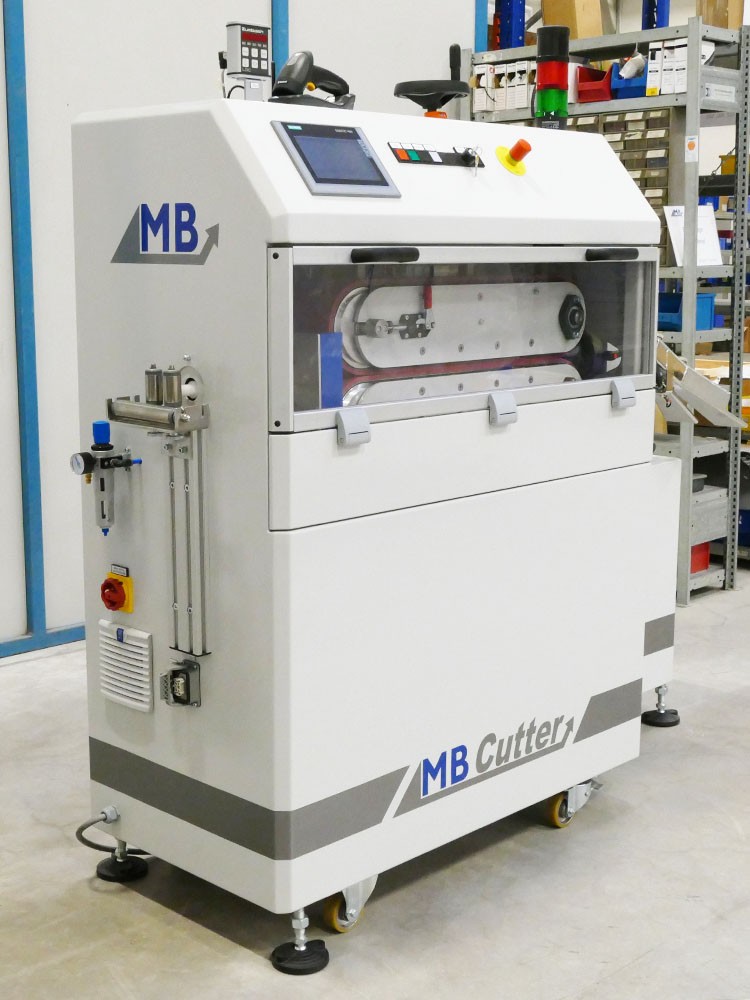

Kombiniert Bandabzug und Rotationsschneider auf minimalem Raum: Kombi-Schneidanlage CC
- Schneiden und Abziehen perfekt vereint
- Ideal abgestimmt auf Ihre verfahrenstechnischen Anforderungen
- Komplette Systemlösung aus einer Hand
Maximieren Sie Ihre Produktionseffizienz!
Eine Maschine, zwei Funktionen, null Kompromisse
Gerade beim Schneiden von Schläuchen und Profilen ist es entscheidend, dass jeder Schritt zuverlässig funktioniert – von der exakten Längenführung bis zum sauberen Schnittbild. Die Kombi-Schneidanlage CC erfüllt genau diese Anforderungen. Sie vereint den Bandabzug und den Rotationsschneider in einem durchdachten System, das nicht nur Platz spart, sondern auch technisch perfekt aufeinander abgestimmt ist.
So lassen sich hohe Liniengeschwindigkeiten und präzise Schnitte mühelos verbinden – mit einer Schnittqualität, die konstant überzeugt. Wer in seiner Fertigung auf Effizienz, Genauigkeit und eine einfache Integration setzt, trifft mit der Kombi-Schneidanlage CC die richtige Wahl für langfristige Prozesssicherheit.
Spart Platz ohne Kompromisse
Schneidet exakt auch bei voller Geschwindigkeit
Perfekt auf einander abgestimmter Abzug mit Schneideinheit
Die Technik hinter der Präzision der Kombi-Schneidanlage CC
Das Herzstück der Kombi-Schneidanlage CC ist die intelligente Verbindung zweier bewährter Komponenten: ein kraftvoller Bandabzug und ein hochpräziser Rotationsschneider.
Schnittsicherheit
Selbst bei hohen Liniengeschwindigkeiten sorgt die Kurvenscheiben-Applikation für exakt gesteuerte Messerbewegungen. So entstehen saubere Schnittflächen bei minimalen Längentoleranzen – konstant und zuverlässig.
Doppelkraft
Der Bandabzug BP und der Rotationsschneider RC arbeiten als perfekt abgestimmte Einheit. Das spart nicht nur Platz, sondern optimiert auch den gesamten Schneidprozess.
Plug & Run
Die Kombi-Schneidanlage CC fügt sich nahtlos in bestehende Linien ein und ist sofort einsatzbereit. Ihre Bedienung ist intuitiv, der Wartungsaufwand gering – ideal für den industriellen Dauereinsatz.
Warum führende Unternehmen aus der Industrie auf uns setzen
Erfahrung
25 Jahre Erfahrung in der Entwicklung von Extrusionsfolgemaschinen, Sondermaschinen und Schweißbaugruppen
Vertrauen
Unsere Maschinen sind weltweit in führenden Produktionsbetrieben im Einsatz
Zuverlässigkeit
Robust gebaut und für jahrzehntelangen zuverlässigen Betrieb ausgelegt
Individualität
Variable Bauformen, fein justierbare Abläufe und durchdachte Sonderlösungen.
Funktionen und Features unserer Kombi-Schneidanlage CC
- Kurvenscheiben-Applikation, die das Messer dynamisch auf die Produktgeschwindigkeit abstimmt – für konstant präzise Schnitte
- Servo-Achsen der neuesten Generation, die für eine exakte und gleichmäßige Transportgeschwindigkeit sorgen
- Liniengeschwindigkeit bis 300 m/min, ohne Abstriche bei der Schnittqualität
- Schnellwechselsystem für den zügigen Austausch der Antriebsriemen bei minimalen Stillstandszeiten
- Robuste, pulverbeschichtete Schweißkonstruktion, gefertigt im eigenen Haus – langlebig und wartungsfreundlich
- Nahtlose Integration in bestehende Linien, ganz ohne komplexe Anpassungen oder Umrüstungen
In Verbindung mit weiteren Komponenten wie der berührungslosen Durchhangsteuerung, einer Kommissioniereinheit oder einem Aufwickler entsteht ein System, das nicht nur zuverlässig arbeitet, sondern auch Ihre Produktionslogik versteht.
- Zur Seite wischen
| CC-250/40 | CC-600/40 | CC-600/80 | |
|---|---|---|---|
| Kontaktlänge | 250 mm | 600 mm | 600 mm |
| Max Produktabmessungen | 39 mm | 39 mm | 79 mm |
| Breite des Riemens | 50 mm | 100 mm | 100 mm |
| Zugkraft (abhängig von der max. Geschwindigkeit) | 250 N | 400 N (1 Antrieb)800 N (2 Antriebe) | 400 N (1 Antrieb)800 N (2 Antriebe) |
| Max. Transportgeschwindigkeit | 100 m/min | 300 m/min | 300 m/min |
| Max. Schneidfrequenz mit einer Klinge | 4000 1/min | 4000 1/min | 4000 1/min |
| Schnittlängen Auflösung | 0,1 mm | 0,1 mm | 0,1 mm |
| Transport- und Schneidmotor | Servo-Antriebe | Servo-Antriebe | Servo-Antriebe |
| Elektrische Anschlussleistung | 5 kW | 7 kW | 10 kW |
| Abmessungen (L x H x B) | 1250 x 1420 x 650 mm | 1900 x 1650 x 960 mm | 1900 x 1650 x 960 mm |
| Gewicht | ca. 210 kg | ca. 580 kg | ca. 580 kg |
Weitere auf Anfrage.
FAQ - Häufig gestellte Fragen
Die Maschine eignet sich für Schläuche und Profile aus Gummi oder Kunststoff mit einem Außendurchmesser von bis zu 100 mm. Sie ist damit optimal auf typische Anwendungen in der Extrusionstechnik abgestimmt und deckt ein breites Spektrum an Produkten ab.
Die Anlage ist für Liniengeschwindigkeiten von bis zu 300 m/min ausgelegt – ohne Einbußen bei der Schnittqualität. Auch bei hohen Taktraten bleibt der Prozess stabil und zuverlässig reproduzierbar.
Dank unserer Kurvenscheiben-Applikation und der präzisen Servo-Achsen erreichen Sie minimale Längentoleranzen – reproduzierbar und konstant. Selbst bei wechselnden Produktionsbedingungen bleibt die Schnittlänge verlässlich im Zielbereich.
Die Anlage wurde so konzipiert, dass sie auch von Bedienern ohne spezielle Schulung intuitiv gesteuert werden kann. Die Benutzeroberfläche ist klar strukturiert, logisch aufgebaut und unterstützt eine schnelle Einarbeitung im laufenden Betrieb.
Durch die Kombination von Bandabzug und Schneideeinheit sparen Sie wertvollen Platz – ideal auch für kompakte Produktionsumgebungen. Die durchdachte Konstruktion ermöglicht eine effiziente Raumnutzung, ohne bei der Leistung Abstriche zu machen.
